工业电动执行机构改造指南

前言

在水务、市政、石化、电力等工业场景中，手动阀电动化升级、老旧执行机构换代改造是提升产线自动化水平的核心环节。但改造过程中常出现线缆选型不当、系统点位不匹配、电源冗余不足、工况适配性差等问题，轻则推高施工与运维成本，重则导致设备运行故障，影响生产安全。 本文基于施博尔多年现场改造落地经验，从电缆铺设、控制系统组态、UPS 电源扩容到特殊工况选型，系统梳理执行机构改造的全流程技术要点，为项目方案设计与现场施工提供实操参考。

一、电缆线铺设：规范选型 + 优化布局，兼顾可靠性与成本控制

线缆是执行机构的 “血管与神经”，布线方案直接决定设备运行稳定性与项目整体造价，需按改造类型差异化设计。

1. 新增执行机构：基础线缆配置原则

手动阀改造新增电动执行机构，需分别独立铺设动力电缆与信号电缆。其中信号电缆建议预留2-4 芯冗余，可满足后期检修维护、系统功能升级的扩展需求，避免二次开槽布线施工，降低后续改造成本。

2. 更换改造：先校核电缆负载能力

对原有执行机构进行更换升级时，需重点核对两项核心参数：阀门开关时间、执行器电机额定功率。 若改造后阀门运行速度提升、电机功率增大，必须重新校验原动力电缆的载流量与负载余量，防止线缆过载发热、绝缘老化加速，埋下电气安全隐患。

3. 集中改造场景：布线优化降本方案

当改造点位集中、执行器数量较多时，可通过两类方案大幅降低布线成本与运维难度：

· 动力侧：就地加装动力开关箱，仅需铺设一路主干动力电缆进线，再通过箱内断路器分流至各台执行器，同时便于单台设备独立断电检修，不影响其他工位运行；

· 信号侧：采用 “硬接线主控制 + 总线通讯读状态” 的混合方案。核心开关量 / 模拟量控制保留硬接线保障可靠性，状态反馈、参数读取通过总线通讯实现，仅需铺设一根总线双绞线即可采集全部执行器数据，大幅减少信号电缆用量与施工量。

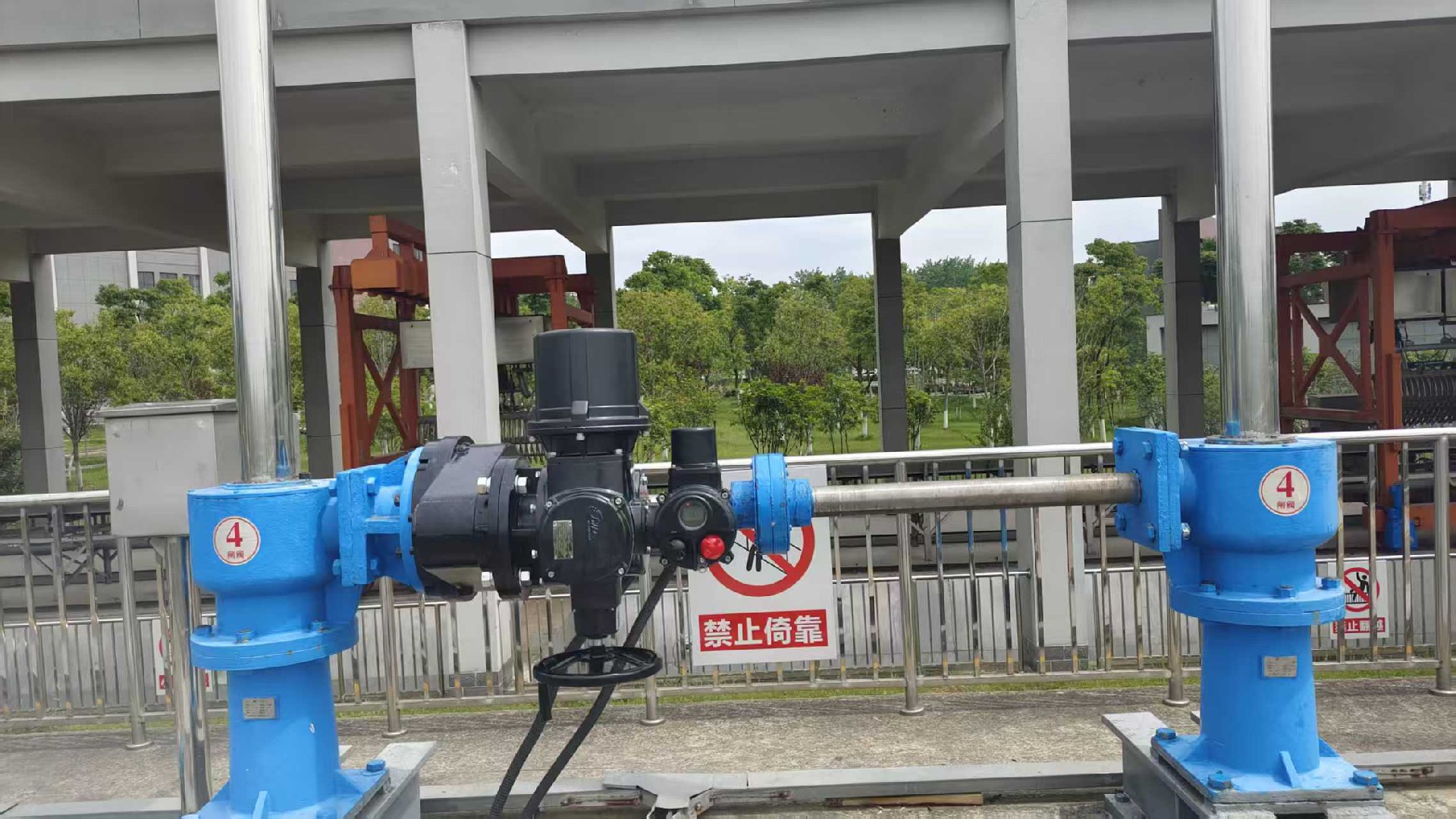

【户外双闸阀联动电动执行机构】

 此类点位集中的户外场景适配上述布线优化方案，通过就地配电箱 + 总线通讯的组合，可显著降低综合施工成本与后期运维难度。

4. 抗干扰布线规范

不同信号类型的屏蔽要求存在显著差异：开关量信号对抗干扰要求较低；模拟量信号、总线通讯信号对电磁干扰高度敏感，严禁与动力电缆长距离同路径敷设、或穿入同一保护管内，需保持安全间距或采用屏蔽线缆单独穿管，避免信号波动、控制指令失灵。

二、控制系统扩容组态：精准匹配点位，保障控制稳定性

执行机构新增或换代，需同步对上位 DCS/PLC 控制系统进行点位扩容与程序组态，不同类型执行器的点位配置标准如下：

1. 开关型执行机构

通常需拓展 2-3 路 DO（数字量输出）点位，用于阀门开 / 关 / 停逻辑控制；配套3-5 路 DI（数字量输入）点位，用于采集开到位、关到位、故障报警、就地 / 远程切换、力矩保护等状态信号。

2. 调节型执行机构

通常需拓展 1 路 AO（模拟量输出）点位，用于输出 0-10V/4-20mA 阀门开度调节指令；1 路 AI（模拟量输入）点位，用于反馈实时阀位数值；额外配置 1 路 DI 点位，用于采集设备综合故障信号，实现异常工况快速告警。

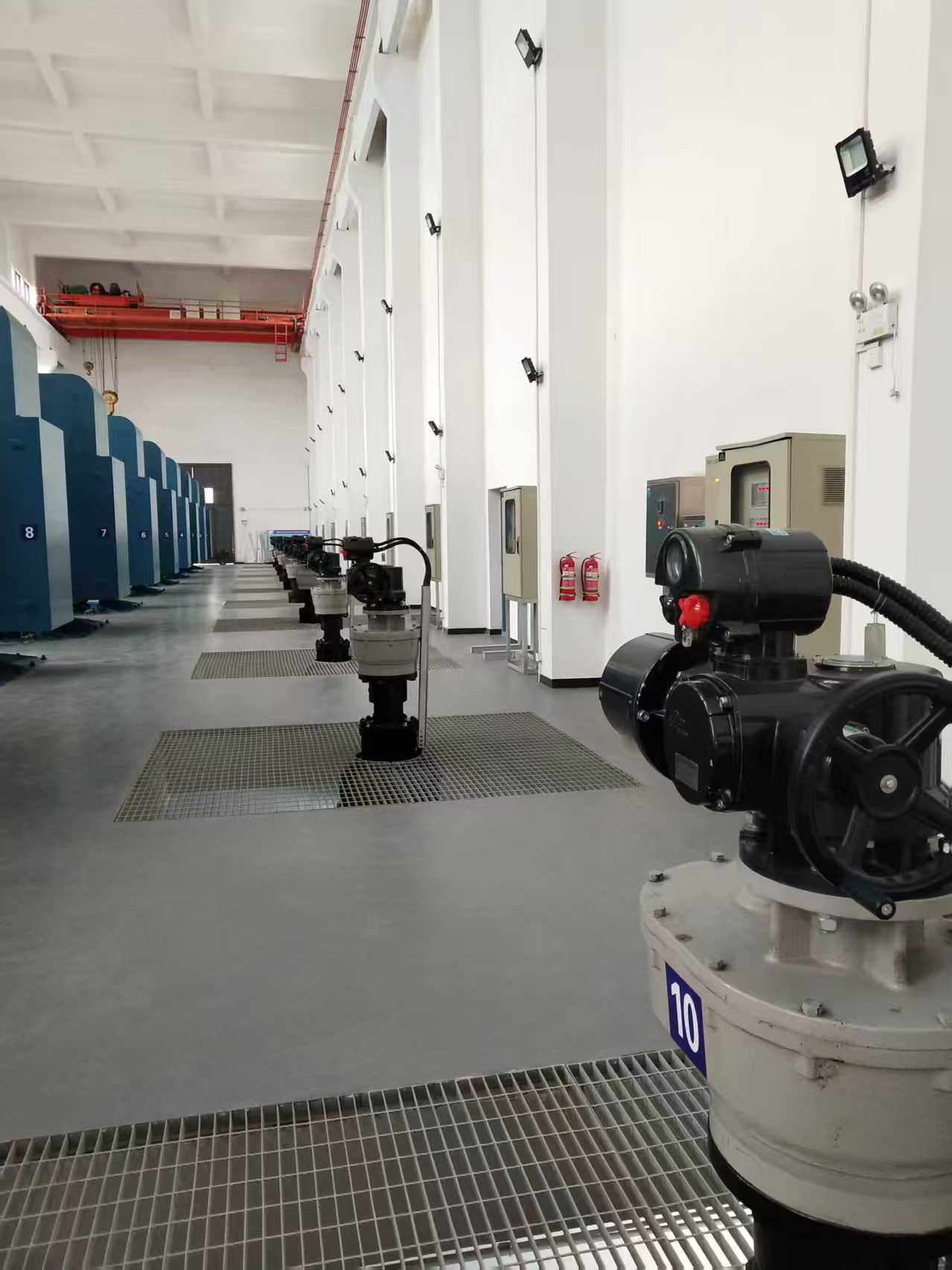

【室内泵房批量布置的电动执行机构】

批量改造项目需同步完成控制系统点位的统一扩容组态，确保全工位控制逻辑一致、信号采集标准统一，降低后期运维难度。

三、不间断 UPS 电源扩容：按需配置，保障失电工况可靠性

关键工艺阀门的执行机构需配套 UPS 不间断电源，应对突发断电场景，保障阀门能动作至安全工位。扩容方案需根据 UPS 的功能定位差异化设计，避免过度配置浪费成本。

1. 仅待机供电场景

若 UPS 仅用于维持执行器显示屏点亮、状态反馈读取，不驱动阀门动作，设备待机功率通常仅 10W 左右，耗电量极低。此类场景仅需扩容电池组容量，即可延长断电后的状态监测时长，无需改动逆变器、切换开关等核心部件。

2. 驱动阀门动作场景

若 UPS 需在失电状态下驱动关键阀门完成开 / 关安全动作，则需根据执行器的额定功率，对电池组容量、逆变器功率、电源切换开关等部件进行整体扩容调校，确保断电后阀门能可靠动作至安全工位，避免工艺事故。

四、特殊工况改造：针对性选型，适配复杂现场环境

不同现场环境对执行机构的性能要求差异显著，改造选型时需结合工况匹配对应防护能力，避免设备提前老化失效。

· 防爆区域：选用具备对应防爆等级的执行机构，满足爆炸性气体 / 粉尘环境的安全使用要求；

· 潮湿 / 户外区域：选用高防水等级机型，可有效阻隔雨水、潮气及凝露侵入设备内部，避免传动部件锈蚀、润滑介质变质，保障设备在露天、高湿工况下长期可靠运行。

· 污染腐蚀区域：选用防腐材质外壳与防腐涂层处理的执行机构，抵御腐蚀性气体、液体的侵蚀；

· 高低温区域：选用耐宽温机型，适配极端高低温环境下的稳定运行；

· 强磁场区域：选用具备抗磁干扰设计的执行器，避免强电磁环境影响控制精度与信号稳定性；

· 空间受限区域：选用支持分体安装的执行机构，将电气控制部分与阀体分离安装，适配狭小安装空间。

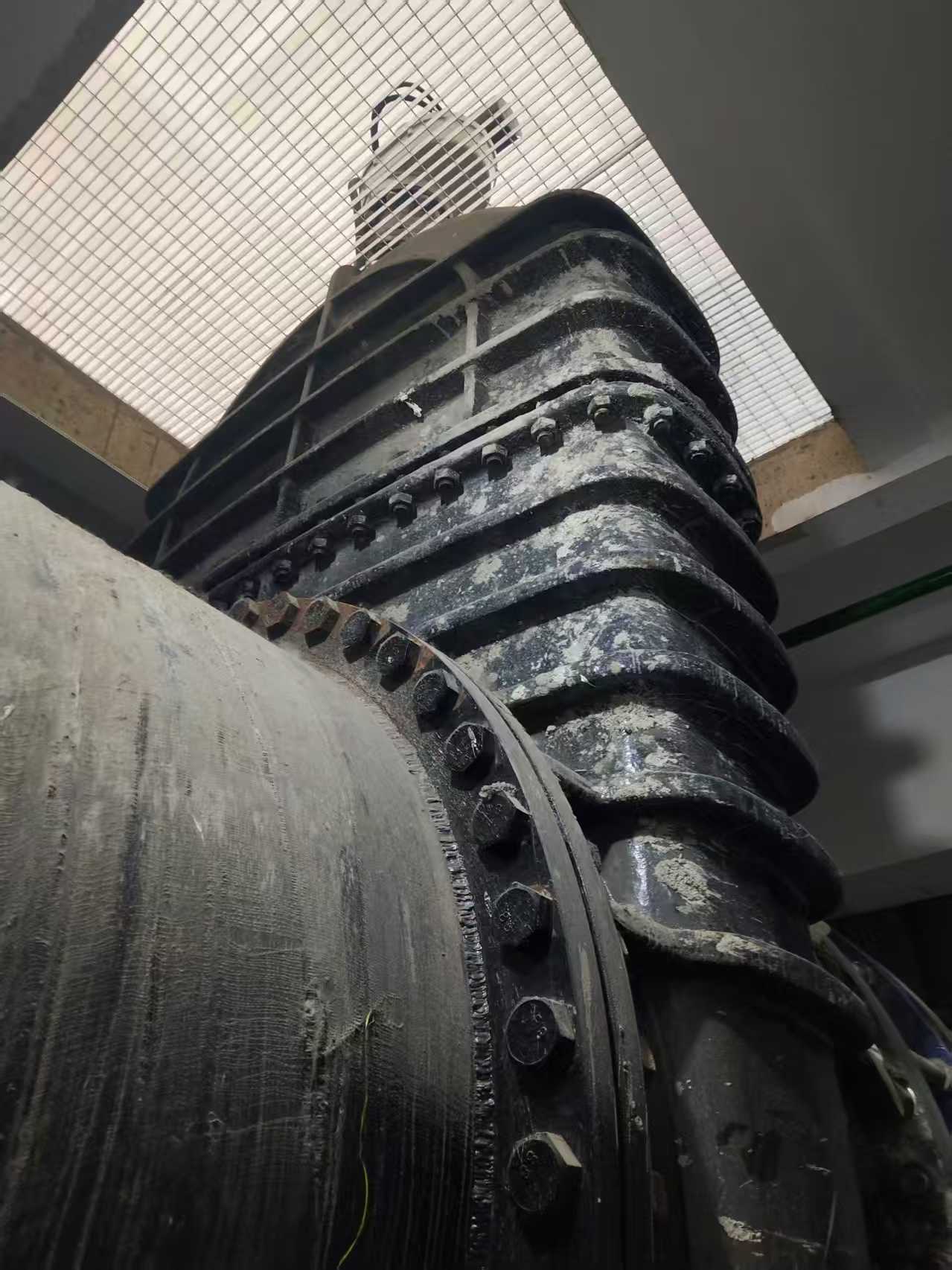

【大口径工业阀门配套电动执行机构】

大负载、复杂工况场景下的改造，需重点校核设备的扭矩输出、防护等级与工况适配能力，确保长期运行稳定可靠。

五、施博尔执行机构：全场景适配，助力改造项目高效落地

施博尔专注工业电动执行器研发生产，产品覆盖开关型、调节型全扭矩段系列，针对现场改造场景具备多重适配优势，可无缝对接各类新旧系统与工况环境。

1. 全工况防护，长期运行可靠

施博尔全系电动执行器支持防爆、防水、防腐、耐高低温等专项定制，适配各类工业场景。采用高强度一体化壳体搭配多重精密密封结构，整机防护等级优异，可有效阻隔粉尘、水汽及腐蚀性介质侵入，保护内部核心部件。设备针对特殊工况专项优化，运行稳定、运维频次低，可长期可靠服役于复杂现场。

2. 灵活兼容，降低改造难度

支持开关量、模拟量硬接线控制，同时适配 Modbus、Profibus 等主流工业总线通讯协议，可无缝对接各类 DCS/PLC 控制系统，降低改造中的系统组态难度；完美适配 “硬接线 + 总线” 的混合布线方案，帮助项目压缩线缆成本与施工周期。

3. 规格全覆盖，适配性强

从小型球阀到大口径闸阀、截止阀，全扭矩段产品覆盖，电机功率匹配合理，可直接适配原有动力电缆负载，或提供明确的电缆校核参数，降低改造电气施工风险；支持直连、底座安装、分体安装等多种安装形式，可适配绝大多数国产、进口阀门的安装接口，减少改造中的阀体改制工作量。

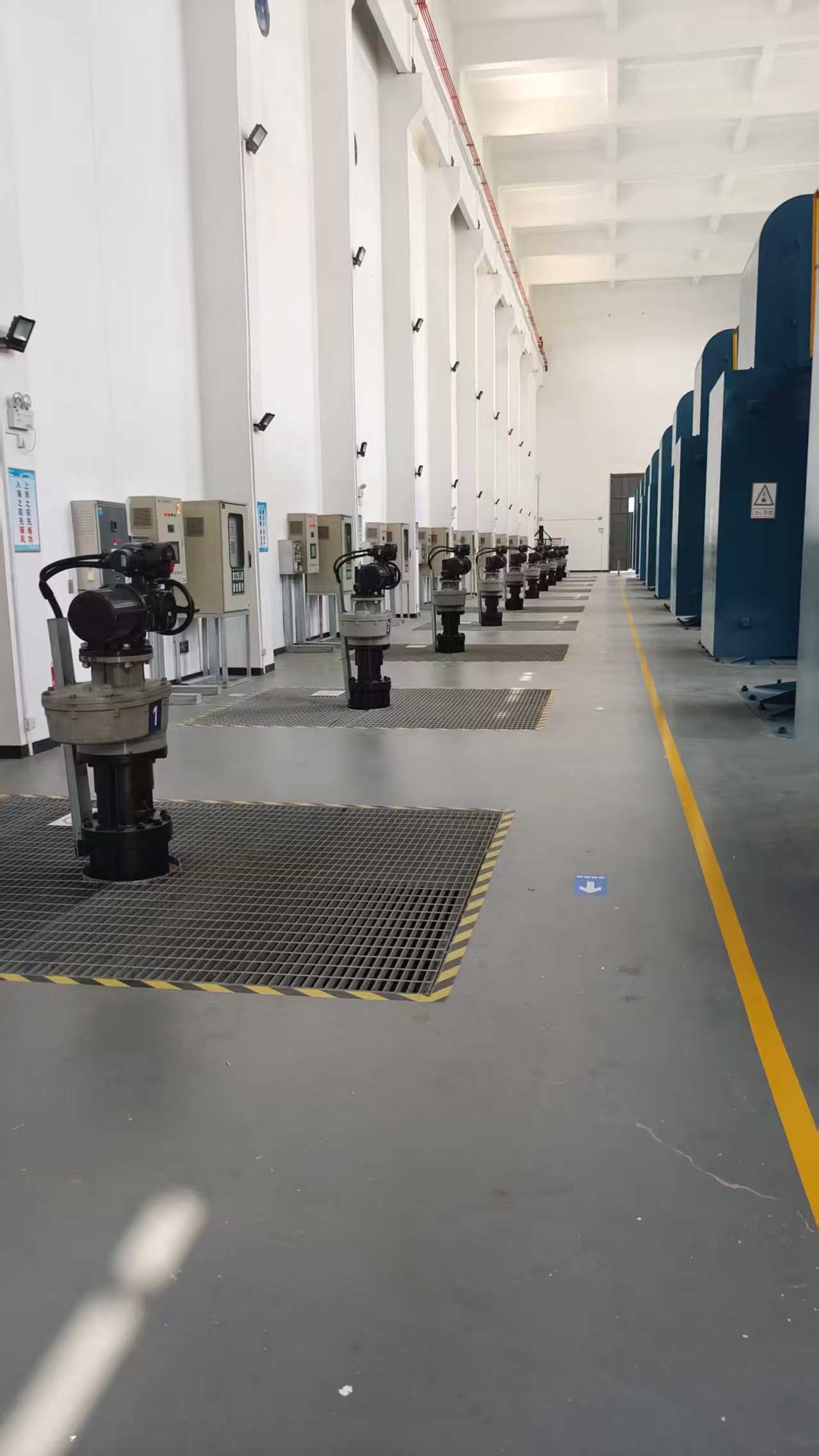

【施博尔电动执行机构现场安装实拍】

施博尔电动执行机构已广泛应用于水务、市政等多行业批量改造项目，设备运行稳定、改造落地效率高，获得众多客户认可。

结语

执行机构改造是一项系统性工程，从前期线缆规划、系统点位核算，到设备选型、现场安装，每个环节都影响最终的运行效果与项目成本。 施博尔可提供从方案设计、产品选型到现场调试的全流程技术支持，针对各类改造场景定制适配方案，助力工业现场自动化升级高效落地。如需获取专属改造方案与产品详细参数，可联系我们获取技术资料与报价。
